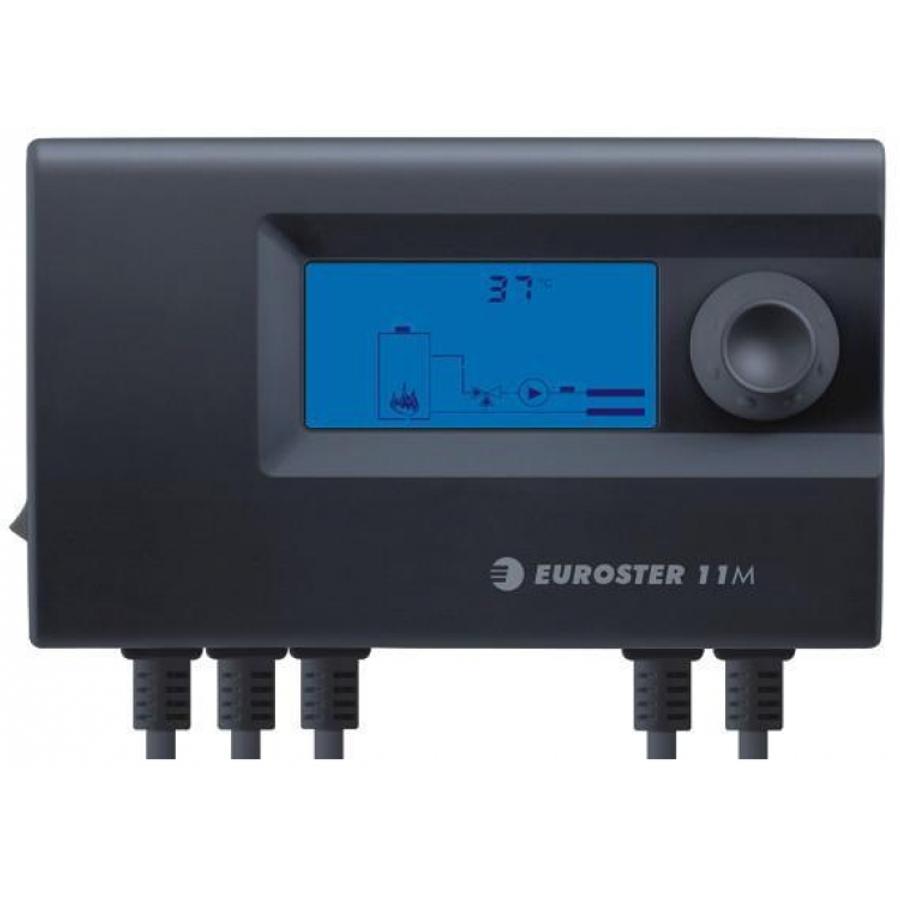

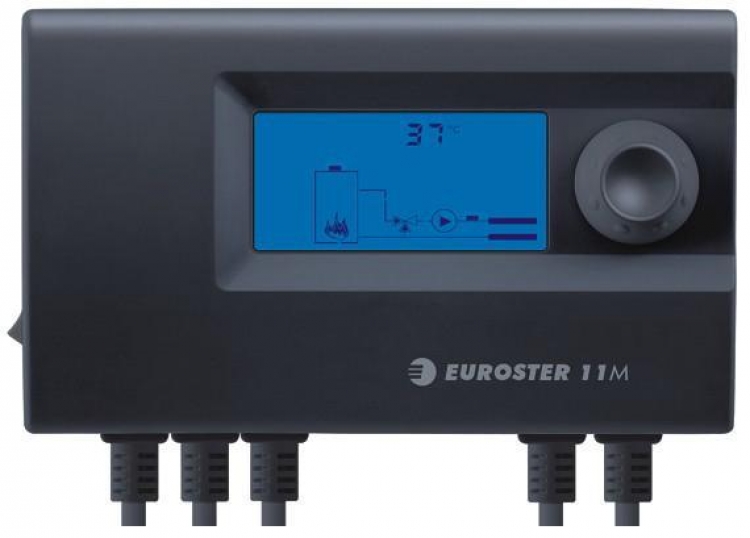

Euroster 11 M Keverőszelep és szivattyú vezérlő

Leírás

Széleskörű a kompatibilitásuk. Könnyen telepíthetőek új valamint már meglévő rendszerekbe is. A vezérlés szerves részét képezik a jeladók és kábelek.

Főbb tulajdonságok

• Egyszerű kezelhetőség és üzembe helyezés

• Grafikus kijelző

• Fejlett mikroprocesszoros vezérlő

• Könnyen ellenőrizhető működési folyamatok

• Anti-stop funkció

• Vész üzemmódok automatikus kezelése

• A kevert körön a hőmérsékletvezérlés dinamikai alapon működik

• Minden keverőmotorhoz alkalmazható, amely 230V-os és önálló végállással rendelkezik, mozgatási időtől függetlenül

• 2 üzemmódban használható (kazán- és rendszervédelem)

• Termosztáttal indítható vezérlés

• Érzékelő kalibrálása

• Magyar szerviz és beüzemelési támogatás

Az EUROSTER 11M típusú hőmérsékletszabályozó grafikus kijelzővel, modern mikroprocesszoros vezérlő. Három- és négy utas keverőszelep kiszolgálására szolgál. Minden keverőszelep mozgató motor típushoz alkalmazható, amely 230 V-os és önálló végállás-kapcsolóval rendelkezik. A keverőszelep vezérlő nagy előnye a grafikus kijelző, amely segít a beállítás és ellenőrzés folyamatában, illetve, hogy a keverőszelepet nem időalapon, hanem hőmérsékleti dinamikai alapon vezéreljük a nyitási-zárási jelleggörbét. Ez azt eredményezi, hogy a vezérlő a kevert körön beállított értéket és nyitási dinamikát követi. Előnye: mindig a hőmérsékletet figyeli és nem a szelep nyitási állapotát. A keverőszelephez történő további

kiegészítő szivattyú csatlakoztatásának lehetőségével. Szabályozhatjuk és vezérelhetjük: a keverőszelep vezérlőt 2 féle üzemmódban.

Az első üzemmód: kazánvédelem. A szabályozó a kazán rövid körén (visszatérő ágán) fogja fenntartani a minimális hőmérsékletet. Például ha a

hőmérséklet a szabályozó menüjében 55 °C-ra van beállítva, a szabályozó ezt a minimális hőmérsékletet fogja fenntartani, majd az elérése után kezd a szelep

kinyitni és a rendszerbe áramlást engedni. A vezérlőben be lehet állítani a szivattyúindulási küszöböt, kazánvédelemre fenntartott hőmérsékleti értéket és a dinamikát.

Második üzemmód: a termosztát jellel vezérelve (potenciál-független) indítható a keverőszelep illetve a szivattyú. A megadott értékek alapján állítja a kevertköri hőmérsékletet. Ebben az üzemmódban a keverőszelep hőmérsékleti és dinamikai jelleggörbe alapján nyit vagy zár. Ez elősegíti a felfűtési idő csökkenését. A vezérlőben megadható a minimális indulási hőmérséklet (pl.: 40 C), ami alatt nem indítja el a keverőszelepet illetve a szivattyút. Ez a beállítási érték állítható. Beállítható egy biztonsági vészleállítási hőmérséklet, amely keverőszelep meghibásodása esetén károsítaná a rendszert. Túlforrás védelmi opcióval is rendelkezik, amely meggátolja az akkumulációs tartály túlhevülését. Ebben az üzemmódban egy termosztát jel felülbírálás történik, amely automatikusan indítja a szivattyút és a szelepet a vészhőmérséklet fennállásáig. Ebben az üzemmódban a keverőszelep hőmérsékleti és dinamikai jelleggörbe alapján nyit vagy zár.

A vezérlő beállítása a jobb oldalán található forgatógomb segítségével történik. A forgató gomb jobbra forgatásával választható ki a kívánt beállítási menü, amely a grafikus kijelzőn megjelenik. A gomb megnyomásával állíthatók a hőmérsékleti értékek (olyankor az aktuális ikon villog). A beállított hőmérsékleti érték után a gomb még egyszeri megnyomásával menthető el.

Biztonság: maximális biztonság és hibamentes működés biztosítása érdekében a vezérlő 2-es üzemmódban 90 C-nál elindítja a szivattyút és szelepet vészkeringetési üzemmódban, ilyenkor a kijelző villog. A készülék automatikusan visszaáll, ha a hiba megszűnt. A kazánokat és tárolókat szükséges a mindenkori szabványoknak megfelelően biztonsági berendezésekkel ellátni.

Gondos és figyelmes adatrögzítésünk ellenére felléphetnek olyan adatbeviteli hibák, amik a termékek műszaki paramétereit érintik; esetenként a gyártó változtathat a termékeik műszaki paraméterein.

Euroster 11 M adatlap és méretek
