Leírás és Paraméterek

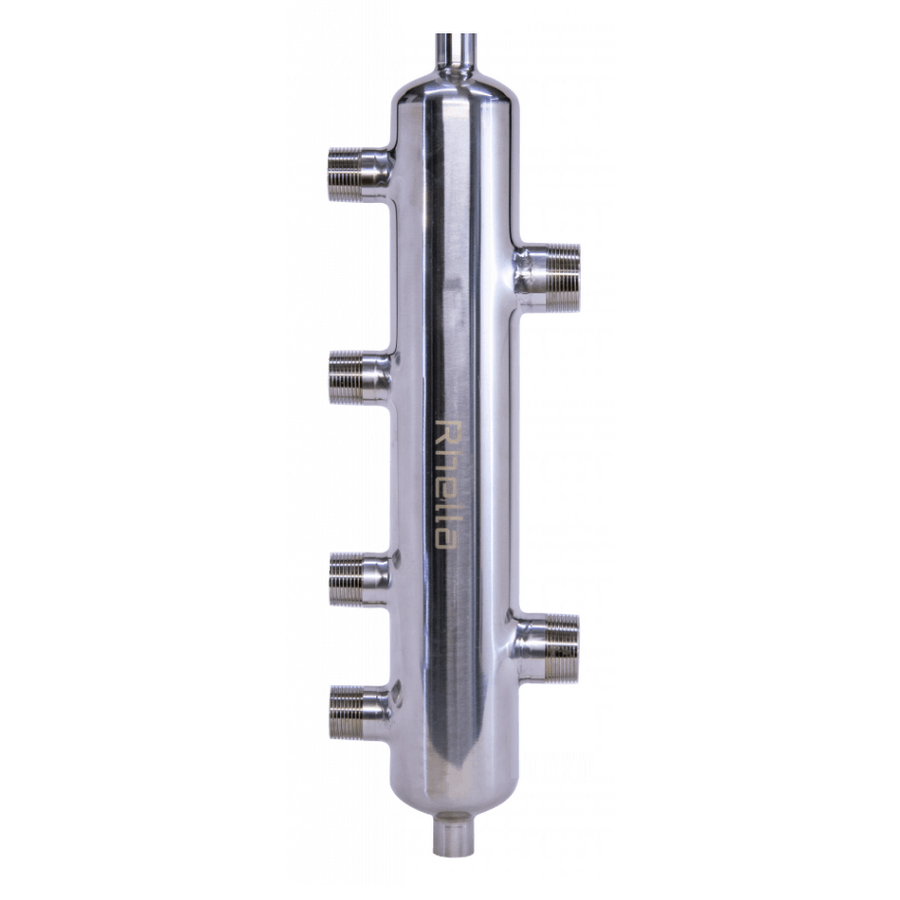

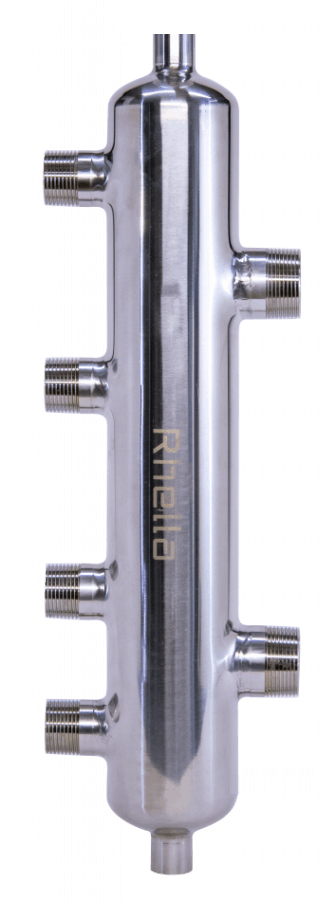

A Rhella hidraulikus váltó alkalmazásának előnyei:
• Egyszerűbb szivattyú kiválasztás
• A szennyeződések egyszerűbben eltávolíthatók
• Könnyebb üzemeltetés
• Az alkatrészek (kazán, szivattyú stb.) élettartama megnő
• Egyszerű és gyors beépítés
• Energiamegtakarítás
Hidraulikus váltó alkalmazása:
• Eltérő térfogatáramú körök pl.radiátor és padlófűtés együttes alkalmazása
• Kevert körök, többkazános / kaszkád rendszerek
• Visszatérő kazánvíz hőfokának emelése
• Nagyobb térfogatáram szükséges, mint ami pl. fali kazán esetén megengedett
• Primer és szekunder oldali szivattyúk összehangolása / nem dolgoznak egymás ellen
Előnye más hidraulikus váltókkal szemben:
• Rozsdamentes kivitel
• Formára tervezett szigetelés
• Óracsatlakozási lehetőség mindkét oldalon
• Leeresztő, légtelenítő csonk (automata légtelenítő, töltő-ürítő nem tartozék)
Beépítési útmutató:
A primer és szekunder tömegáramok azonosak, azonban ez a gyakorlatban viszonylag ritkán fordul elő.
• A hidraulikus váltó kialakításakor légtelenítési és ürítési lehetőség van kialakítva.
• Javasolt az egyes csonkok közelébe hőmérőt beépíteni.
Az egyes hőmérsékletek információt adnak a hidraulikus váltóban lezajló folyamatokról.
Az egyes folyamatokat szabályzószelepek, szivattyú fordulatszámok befolyásolják.
• A hidraulikus váltót lehetőleg álló helyzetben kell beépíteni a jobb hőmérséklet-rétegződés miatt. Ha helyhiány miatt ez nem lehetséges, akkor elhelyezhető vízszintesen is, úgy hogy a kazánköri csatlakozások legyenek felül és külön kell megoldani a légtelenítés és ürítés lehetőségét.
• Üzembe helyezés előtt alaposan öblítse át a vezetéket. A légtelenítés történjen meg.
- Garancia 2 év
- Maximum teljesítmény: 70kW
- Maximum üzemi nyomás: 10 bar
- Maximum üzemi hőmérséklet: 100 °C
- Csatlakozási méretek: 6x1”
- Szállítási tartozékok: 1 db hidraulikus váltó
1 db hőszigetelés
1 szett fali tartó - Maximális átfolyási sebesség: 4 m3 / h
- Anyaga: AISI 304L rozsdamentes acél test
