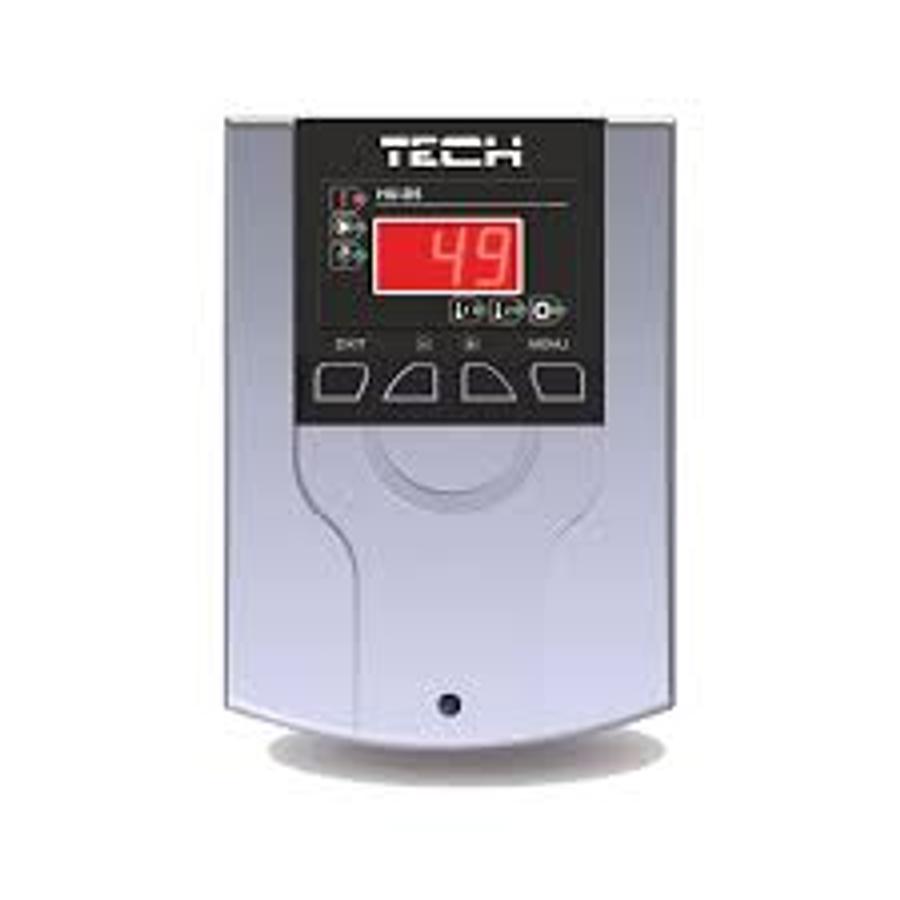

TECH HU-D5.D9 Puffer töltés vezérlése

23.543 Ft + ÁFA ( 29.900 Ft )
Menny.:db
Gyártó cikkszám: HU-D5
Cikkszám: HU-D5
Elérhetőség: Raktáron
Várható szállítás: 2022. július 13.
Gyártó: CARES

TECH HU D5 fűtés puffer szivattyú vezérlő, szivattyú vezérlő, puffer tartály vagy háztartási meleg víz tartály differenciált mérés alapú  töltésére, COM/NO kimenet,LED kijelző, érzékelők tartozékok.

Leírás és Paraméterek

TERMÉK LEÍRÁS:

TECH HU D5 fűtés puffer szivattyú vezérlő, szivattyú vezérlő, puffer tartály vagy háztartási meleg víz tartály differenciált mérés alapú  töltésére, COM/NO kimenet,LED kijelző, érzékelők tartozékok.

 A TECH HU D5 puffer tartály szivattyú vezérlő működési elve:  A HU D5 vezérlőegység egy univerzális szabályozó két hőmérséklet érzékelővel, a vezérlő a mért értékek alapján egy fűtés szivattyút, vagy egy ventilátort vagy egy váltószelepet tud vezérelni. (1.üzem).



Továbbá amennyiben a vezérelt egység ( vegyes tüzelésű kazán, vízteres kandalló, puffer tároló, háztartási melegviz (HMV)  tároló, indirekt tároló, napkollektor) a fűtést befejezte és az elhelyezett érzékelő hőmérséklete a beállított hőmérséklet alá csökken a vezérlő zárja a potenciál független kimenetet, így lehetővé téve a csatlakoztatott egyéb fűtőberendezés (pl. gázkazán szobatermosztát általi) üzemelését (2.üzem).

 A vezérlés felhasználható egyéb nem épület fűtésre használt berendezések egyes készülékeinek mért hőmérséklet általi kapcsolására is a műszaki leírásban megadott paraméterek között.



Szabályozó altípusok csak a megjelölt működési beállításokban működtethetők !!

Vezérlő többféle üzemben működtethető beállítástól függően.

 TECH HU-D5  fűtés puffer tartály szivattyú szabályozó működési beállítások:



 - HU-D5: Kombinált fűtési puffer tartály szivattyú töltő üzemmód ( hőmérséklet delta és induló hőmérséklet alapú puffer menedzser)

Ennél a beállításnál a T1érzékelőt a puffer tartályon helyezzük el, valamint a  T2 érzékelőt a kazánon. Ha a T2-T1 hőmérséklet különbség nagyobb, mint a beállított hőmérséklet különbség érték  és a T2 hőmérséklet nagyobb vagy egyenlő, mint az előzőleg beállított szivattyú minimális bekapcsolási küszöb értéke a vezérlő indítja a szivattyút. Amennyiben a hőmérséklet egyenlő, vagy a T1 érték nagyobb, vagy a T2 hőmérséklet  kisebb,  mint  a  beállított  szivattyú  minimális  bekapcsolási  küszöb csökkentve a gyárilag beállított 2 °C hiszterézis értékével a szivattyú nem üzemel. Ennél a funkciónál a szilárd tüzelésű kazán más hőtermelő vagy hőtároló ( másik puffer tároló) egységgel is helyettesíthető.



TECH HU D5 fűtés puffer szivattyú vezérlő által ellátott funkciók :

 - Aantistop funkció fagyvédelmi funkció,

 - Kézi üzemmód,

 - Hiszterézis állítási lehetőség,

 - Potenciál független kimenet ( pl. gázkazán kapcsolási lehetőség),

TECH HU-D5 puffer szivattyú vezérlő felszereltsége:

 - LED kijelző,

 - Két hőmérséklet érzékelővel szerelve,

 - Szivattyú kimenet,

 - Hálózati csatlakozó,

 - Potenciál független kimenet (NO/COM)

    D5 puffer séma

  Puffer vezérlés HU-D5



TECH HU D5 fűtési puffer szivattyú vezérlő műszaki adatok:

Pontos leírás

Egység.

Tápegység

V

230V/50Hz +/-10%

A szabályozó maximális energiafogyasztása

W

4

Környezet hőmérséklete

°C

5÷50

A keringetőszivattyú kimenetének maximális
terhelése

W

80

Hiszterézis

°C

1÷10

Mérés pontossága

°C

1

Hőmérséklet tartomány

°C

5÷90

Biztosíték

A

1,6
