Leírás és Paraméterek

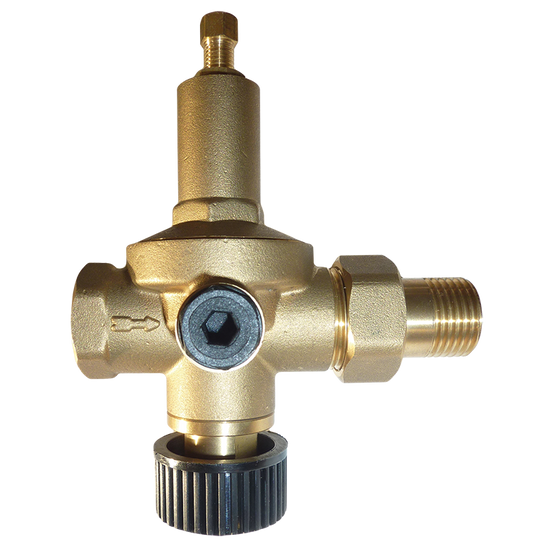

Fűtési rendszertöltő armatúra, nyomásszabályozó + visszacsapó szelep, 1/2"/3/4", külső/belső menetes, 1,5..6bar, PN16, max70°C
Az automata töltőegység hasznos kiegészítője a zárt fűtési rendszereknek.
MŰKÖDÉS
Az automata töltőegység alkalmazásával a zárt fűtési rendszer külső beavatkozás nélkül, egyszerűen és biztonságosan tölthető és tartható a beállított nyomás intervallumon.
Amikor a fűtési rendszer nyomása elérte az előre, a nyomásmérőn beállított és leolvasható szintet, a szelep lezár, elkerülve a túlnyomásból eredő károkat.
A rendszer használata során a szelep automatikusan működik, így a töltési nyomás állandó marad. A visszacsapó szelep védi a rendszert, a megakadályozza, hogy a fűtési víz visszaáramoljon az ivóvíz rendszerbe.
Az automata töltőegység ½" -os (2. ábra, ART. 19) csatlakozással rendelkezik.
Vízszűrő és megfelelő vízkezelő beépítése ajánlott, magas víznyomás esetén víznyomáscsökkentő beszerelése is szükséges lehet.
BEÁLLÍTÁS
A készülék beállítása során, ha növelni szeretné a nyomást, akkor az automata töltőegység kézikerekét tekerje az óramutató járásával megegyező irányba, csökkentés esetén tekerje az óramutató járásával ellentétes irányba.
A beállítás előtt kérjük ellenőrizze, hogy a víznyomás a minimum 0,3 atm-nál magasabb és eléri a kívánt szintet.
SZERELÉS
Az automata töltőegységet a hidegvíz hálózat és a fűtési rendszer közé szerelve, a fűtési rendszerben állandó nyomást képes tartani a beállított érték szerint.
A szerelést megfelelő szakmai tudással rendelkező szerelő végezze!
MŰSZAKI ADATOK
Csatlakozás 1/2"
Maximum működési hőmérséklet 95 °C
Maximum működési nyomás 10 bar
Kimenő nyomás (min-max) 0,5 - 3 bar
