Leírás és Paraméterek
Leírás
Kevert hidraulikus blokk 20kW-ig HPW-MN
Tulajdonságok
- Garancia 2 év
- Teljesítmény: 20kW, Δt = 20K esetén
- Szervo működtetővel
- Precíz, szilárd kivitel
- Kiváló minőségi alapanyagok
- Az elosztó csatlakozásának távolsága 125 mm 1"-os
- 2x GV DN25 beépített hőmérővel, 1x GV DN25
- 1 1/2" szivattyú csatlakozással
- Visszatérő szelep
- EPP hőszigetelés
- Maximális üzemi hőmérséklet 70°C
- Maximális üzemi nyomás 6 bar
- Maximális átfolyási sebesség 0,86 m3/h
- AISI 304L rozsdamentes acél test
- Méretek szigeteléssel H x Sz x M: 525 x 250 x 225 mm
Az ROTOTEMP C hajtómű műszaki paraméterei:
- Vezérlés: 3 pontos SPDT
- Feszültség: 24 VAC 50 Hz (adapter nélkül), 230 VAC 50 Hz (adapterrel)
- Forgási idő: 105s/90°
- Fogyasztás: 7,5 VA (üzem), 0 VA (készenléti)
- Max. nyomaték: 8 Nm
- Védelmi osztály: II
- Védettség: IP44 (kábelcsatlakozás)
- Kapcsolat: kábel 1,7 m, 2 x 0,75 mm2/
- Forgásirány: meghatározott szög 90 °
- Kézi működtetés: gomb a hajtómű fedelén
- Helyzetjelző: mechanikus, a hajtómű fedelén
- Közepes hőmérséklet: +2 ° C - +110 ° C
- Környezeti hőmérséklet: 0 ° C és +55 ° C között
- Páratartalom: 0%..80% R.H. (nem kondenzált)
- Érzékelő típusa: KTY 81-210PVC
- Hőmérséklet tartományok: (0-100°C, 60-85°C, 20-70°C, 25-45°C)

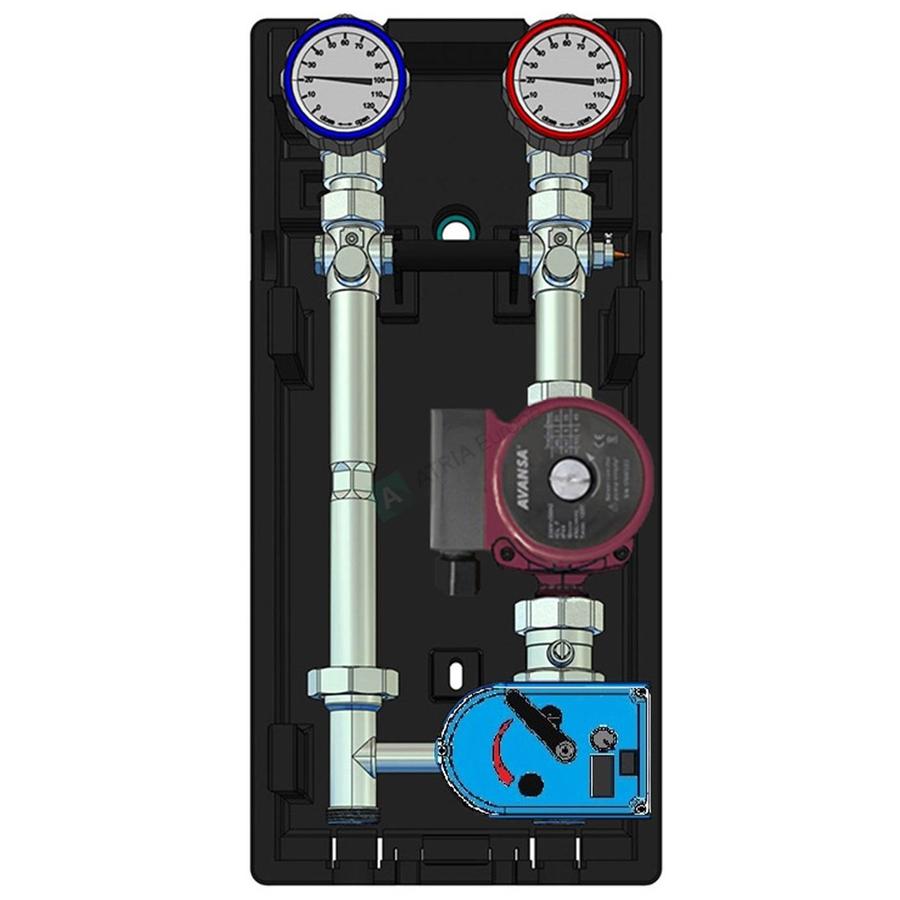

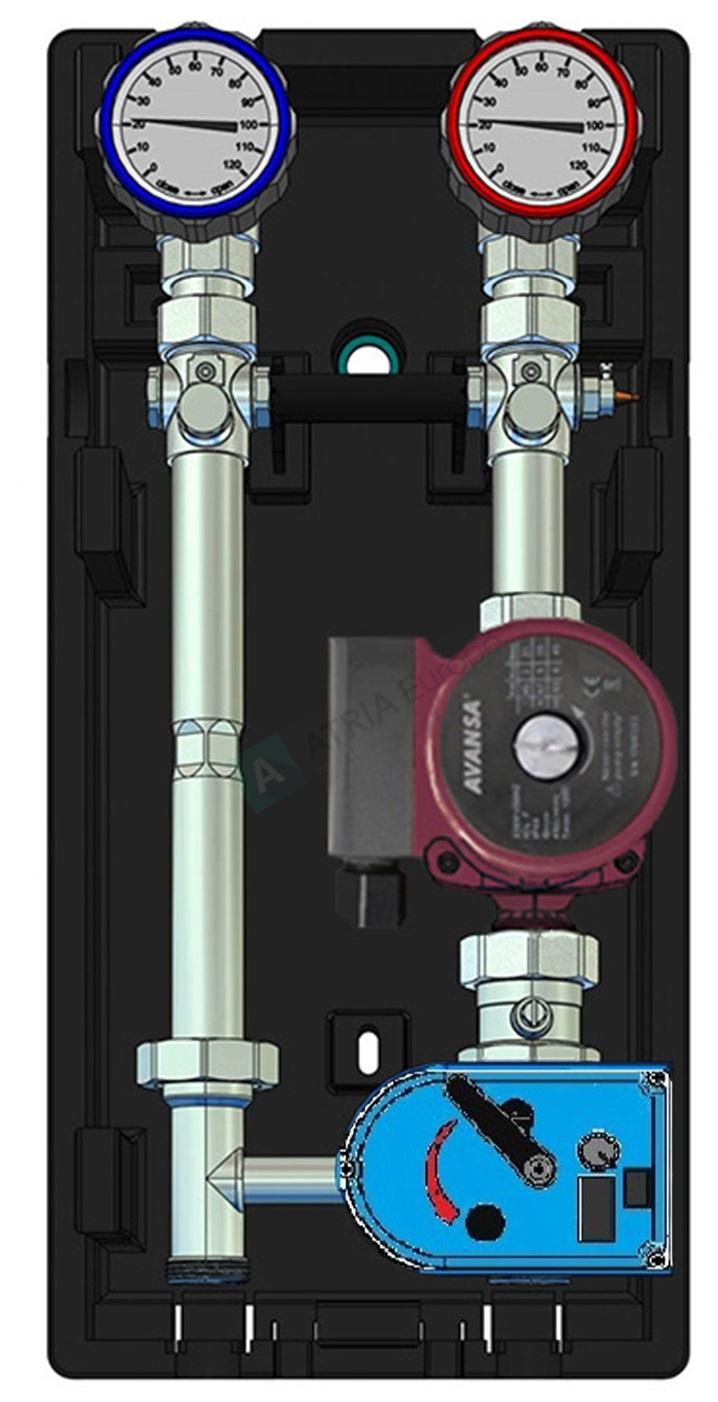

Előre összeállított szivattyúcsoport a folyadék szabályozásához és keringéséhez változó hőmérsékleten. Lehetővé teszi az elsődleges áramkörből érkező hőfolyadék keringését azáltal, hogy motoros keverőszelep segítségével beállítja annak hőmérsékletét. Általános fűtési és sugárzási panelrendszerekben alkalmazzák, az előremenő hőmérséklet szabályozásával a szoba és a külső hőmérséklet alapján (más néven külső vagy időjárási vagy éghajlat-kompenzált szabályozásnak). A csoport egy szivattyúból, az előremenő / visszatérő elzáró szelepekből, motoros keverőszelepből, az előremenő / visszatérő hőmérsékletmérőkből, a termoszifonellenes visszacsapó szelepből, a hőszigetelésből áll.
