Leírás és Paraméterek
TERMÉK LEÍRÁS:

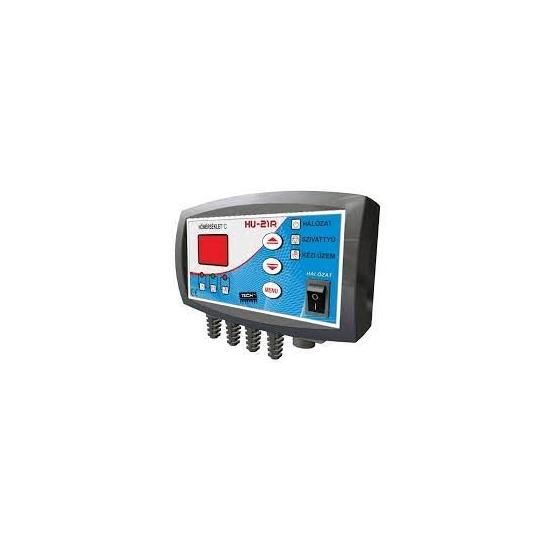

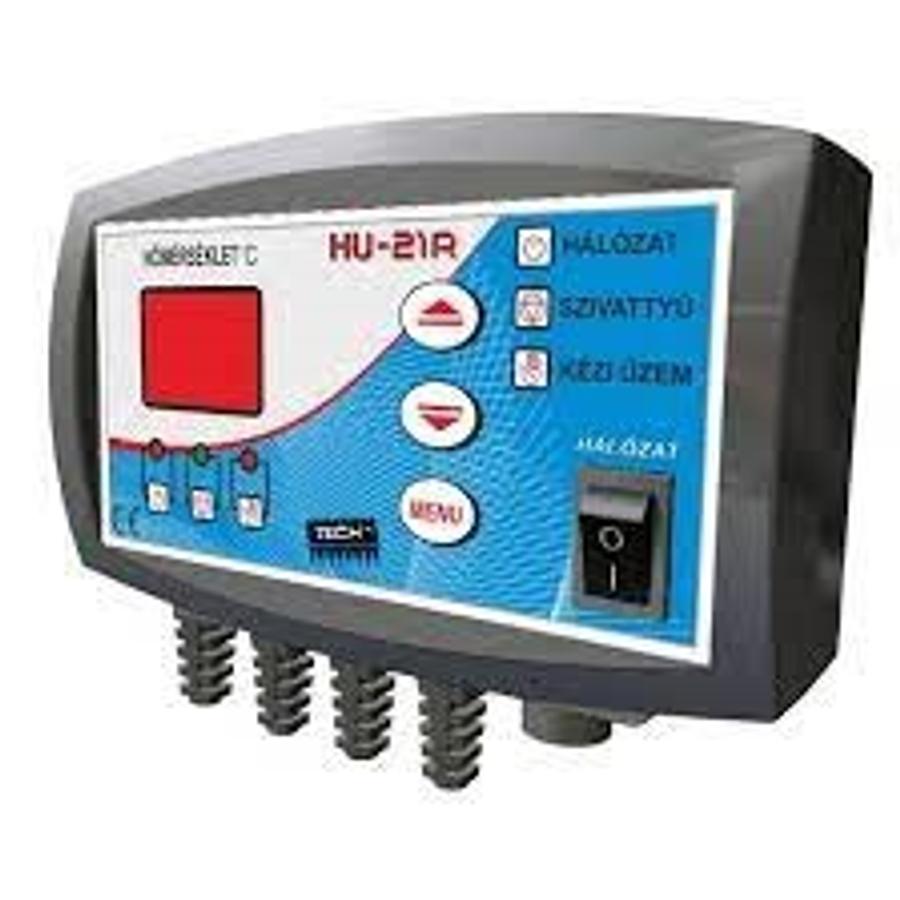

TECH HU-21R kazán fűtés szivattyú szabályozó vezérlő szilárd tüzelésű fűtés ( vegyes tüzelésű kazán, vízteres kandalló) vízkeringető szivattyújának vagy váltószelepének, vagy ventilátorának a szabályozására szolgál (1. üzem).
Csőtermosztát helyett is alkalmazható
Illetve a vezérlő átállítása esetén termosztát funkciót lát el mely során a szabályozón beállított hőmérséklet eléréséig üzemelteti a csatlakoztatott szilárd tüzelésű fűtés keringetőszivattyút, vagy váltószelepet, vagy ventilátort (pl. fan coil rendszereknél) (2.üzem).
Továbbá amennyiben a vezérelt kazán a fűtést befejezte és a vegyes tüzelésű kazánon elhelyezett érzékelő hőmérséklete a beállított hőmérséklet alá csökken a vezérlő zárja a potenciál független kimenetet, így lehetővé téve a csatlakoztatott egyéb fűtőberendezés (pl. gázkazán szobatermosztát általi) üzemelését (3.üzem).
A TECH HU-21R kazán fűtés szivattyú vezérlő felhasználható egyéb nem épület fűtésre használt berendezések egyes készülékeinek mért hőmérséklet általi kapcsolására is a műszaki leírásban megadott paraméterek között.
1.üzem: Vezérlő feladata fűtés szivattyú bekapcsolása, amikor a vegyes tüzelésű kazán hőmérséklete eléri a kívánt hőmérsékletet, valamint a szivattyú kikapcsolása, ha kihűl a kazán. Ez megelőzi a fűtés szivattyú felesleges működését, ami energia megtakarítással jár ( kazán felhasználási szintjétől függően a megtakarítás akár a 60%-ot is elérheti), valamint meghosszabbítja a fűtés szivattyú élettartamát. Ennek köszönhetően nő a vegyes tüzelésű kazán megbízhatósága és csökkennek az üzemeltetési költségek.
2.üzem: Vezérlő feladata a fűtés szivattyú vagy ventilátor bekapcsolása, amikor a hőmérséklet a vegyes tüzelésű kazánon a szabályozón beállított hőmérséklet alá csökken és annak kikapcsolása amennyiben a beállított hőmérsékletet eléri.
3.üzem: Vezérlő feladata, hogy amennyiben az általa szabályozott fűtőberendezés nem üzemel (pl. kialudt a vegyes kazán) vagy a szabályozón beállított hőmérséklet tartományt nem éri el, lehetővé tegye egyéb általa nem vezérelt fűtőberendezés (pl. gázkazán) vagy eszköz szobatermosztát vagy egyéb elektromos jel általi üzemeltetését.
A TECH HU 21R kazán fűtés szivattyú vezérlés úgynevezett Anti-stop funkcióval rendelkezik, amely megelőzi a központi fűtés (KF) szivattyú beragadását. A vezérlő a szivattyút ennek során 10 naponként bekapcsolja 1 percre. Továbbá az EEPROM memória óránként elmenti az aktuális időt, így áramkimaradás vagy kikapcsolás esetén is folytatódik az időmérés a szabályozóban.
A fűtés szivattyú vezérlő emellett fagyvédelem funkcióval is rendelkezik (antifagy). Amennyiben a hőmérséklet az érzékelőn 5C alá csökken, a fűtés szivattyú állandó jelleggel bekapcsol. Funkció gyárilag be van kapcsolva, de ki lehet kapcsolni a szerviz menüben.
TECH HU-21R kazán fűtési szivattyú vezérlés által ellátott funkciók:
- Fűtés szivattyú szabályozása (vagy váltószelep, vagy ventilátor)
- Üzemeltetés lehetősége termosztát üzemmódban
- Antistop funkció
- Fagyvédelmi funkció
- Potenciál független kimenet ( pl. gázkazán kapcsolási lehetőség)
TECH HU-21R kazán fűtési szivattyú vezérlő felszereltsége:
-LED kijelző
- KF ( központi fűtés) hőmérséklet érzékelő
- Potenciál független kimenet (NO/COM/NC)
- Szivattyú kimenet
- Hálózati csatlakozó
TECH HU-21R kazán fűtési szivattyú vezérlés bekőtési vázlat
TECH HU-21R fűtés szivattyú vezérlő műszaki információ:
Specifikáció |
Egység |
|
Feszültség |
V |
230V/50Hz +/-10% |
Maximális elektromos fogyasztás a vezérlőn |
W |
2 |
Környezet hőmérséklete |
°C |
5÷50 |
A keringetőszivattyú kimenetének maximális terhelése |
W |
80 |
Hiszterézis beállítási tartománya |
°C |
1÷10 |
Mérés pontossága |
°C |
1 |
Hőmérséklet tartomány |
°C |
0÷90 |
Az érzékelő hőellenállása |
°C |
-25÷90 |
Az érzékelő kábelének hossza |
m |
1,5 |
Biztosíték |
A |
1,6 |
